机器人的感官系统：传感器专项测试技术详解
传感器作为机器人的”感官器官”，是实现环境感知、状态监测、决策控制的基础。在机器人系统中，各类传感器承担着不同的感知任务，其性能直接决定了机器人的智能化水平和可靠性。从视觉识别到力觉反馈，从位置检测到环境感知，传感器的准确性、稳定性和可靠性至关重要。因此，对机器人传感器进行全面、系统的专项测试，是确保机器人整体性能的关键环节。本文将深入探讨各类机器人传感器的测试方法、性能评估和质量控制要点。
一、视觉传感器测试：图像质量与识别能力
视觉传感器是机器人实现环境感知和目标识别的核心部件，包括摄像头、深度相机、3D视觉系统等。
| 测试项目 | 测试方法 | 评价指标 |
|---|---|---|
| 图像质量 | 分辨率测试卡、灰度测试、色彩还原 | 分辨率、信噪比、动态范围、色彩准确性 |
| 低光性能 | 暗室测试、低照度环境 | 最低照度、噪声水平、图像清晰度 |
| 动态范围 | 高对比度场景测试 | 宽动态范围（WDR）、HDR效果 |
| 帧率稳定性 | 高速运动场景、长时间运行 | 帧率波动、丢帧率、延迟时间 |
二、深度相机测试：三维感知精度验证
深度相机能够获取场景的三维信息，在机器人导航、避障、抓取等应用中发挥重要作用。
测试维度：
- 测距精度：不同距离下的深度测量误差
- 分辨率：深度图像的空间分辨率
- 有效范围：最小和最大可测距离
- 多路径干扰：镜面反射、透明物体的影响
- 环境光影响：强光、弱光条件下的性能
常见技术类型测试要点：
- 结构光：投影图案质量、解码准确性、抗干扰能力
- ToF（飞行时间）：调制频率、多径效应、环境光抑制
- 双目视觉：标定精度、匹配算法、计算效率
- 激光雷达：扫描精度、点云密度、抗干扰能力
三、力觉传感器测试：触觉感知精度验证
力觉传感器用于测量机器人与环境接触时的力和力矩，在精密装配、柔顺控制等应用中至关重要。
静态性能测试：
- 线性度：输出与输入力的关系曲线
- 重复性：相同输入下的输出一致性
- 迟滞：加载和卸载过程的输出差异
- 零点漂移：无负载时的输出稳定性
- 灵敏度：单位输入力的输出变化量
动态性能测试：
- 频率响应：动态力测量的频率范围
- 阶跃响应：突加负载时的响应时间
- 冲击测试：瞬时冲击载荷下的表现
- 交叉敏感度：多维力测量的相互影响
四、位置与姿态传感器测试：运动状态感知
位置和姿态传感器用于测量机器人的位置、速度、加速度和姿态角等运动参数。
| 传感器类型 | 测试项目 | 关键指标 |
|---|---|---|
| 编码器 | 分辨率、精度、响应速度 | 脉冲数、误差角、最大转速 |
| 电位计 | 线性度、重复性、寿命 | 非线性误差、接触电阻、循环次数 |
| IMU | 加速度计、陀螺仪、磁力计 | 零偏稳定性、标度因数、噪声密度 |
| GPS | 定位精度、更新率、抗干扰 | CEP、PDOP、多路径效应 |
五、接近与距离传感器测试：环境感知能力
接近和距离传感器用于检测机器人周围的障碍物和环境特征。
超声波传感器测试：
- 测距范围：最小和最大可测距离
- 测距精度：不同距离下的测量误差
- 波束角：探测范围的覆盖角度
- 多传感器干扰：多个传感器同时工作的相互影响
- 环境影响：温度、湿度、气压对声速的影响
红外传感器测试：
- 探测距离：有效探测范围
- 响应时间：从探测到输出的时间延迟
- 抗干扰能力：环境光、其他红外源的干扰
- 温度影响：环境温度对性能的影响
激光测距传感器测试：
- 测距精度：距离测量的准确性
- 扫描频率：数据更新速率
- 角度分辨率：扫描角度的最小分辨单位
- 抗干扰能力：强光、灰尘、雨雾的影响
六、环境传感器测试：工作环境监测
环境传感器用于监测机器人工作环境的各种参数，确保安全运行。
温度传感器测试：
- 测温范围：可测量的温度范围
- 测温精度：测量值与真实值的偏差
- 响应时间：温度变化时的响应速度
- 长期稳定性：长时间使用后的漂移
湿度传感器测试：
- 测量范围：相对湿度的测量范围
- 精度：湿度测量的准确性
- 滞后效应：吸湿和脱湿过程的差异
- 温度补偿：温度变化对湿度测量的影响
气体传感器测试：
- 检测范围：可检测的气体浓度范围
- 灵敏度：最小可检测浓度
- 选择性：对目标气体的选择性
- 响应恢复时间：从接触到恢复的时间
七、传感器融合测试：多源信息整合
现代机器人通常采用多传感器融合技术，提高感知的准确性和可靠性。
融合算法测试：
- 数据同步：不同传感器数据的时间对齐
- 坐标转换：不同坐标系下的数据融合
- 置信度评估：各传感器数据的可靠性权重
- 故障容错：单个传感器失效时的处理能力
融合效果评估：
- 精度提升：融合后相比单一传感器的精度改善
- 鲁棒性增强：复杂环境下的稳定性提升
- 实时性：融合算法的计算效率
- 资源消耗：计算资源和功耗的增加
八、环境适应性测试：恶劣工况下的可靠性
传感器需要在各种环境条件下保持稳定可靠的性能。
| 环境因素 | 测试项目 | 测试标准 |
|---|---|---|
| 温度 | 高低温存储、高低温运行 | -40℃~+85℃（工业级） |
| 湿度 | 恒定湿热、交变湿热 | 95%RH、40℃、10天 |
| 振动冲击 | 正弦振动、随机振动、机械冲击 | IEC 60068-2系列 |
| 电磁兼容 | EMI/EMS测试 | IEC 61000系列 |
| 防护等级 | 防尘防水测试 | IP65、IP67、IP68等 |
九、校准与标定测试：精度保证的关键
传感器的校准和标定是确保测量精度的重要环节。
校准方法：
- 静态校准：在稳定条件下进行的精度校准
- 动态校准：在运动状态下进行的性能校准
- 在线校准：系统运行过程中的实时校准
- 离线校准：定期进行的专业校准
标定流程：
- 参数识别：确定传感器的内部参数
- 误差补偿：建立误差模型并进行补偿
- 验证测试：校准后的精度验证
- 周期管理：制定定期校准计划
总结
传感器专项测试是确保机器人感知系统可靠性的关键环节。通过系统化的测试方法，可以从精度、稳定性、环境适应性、可靠性等多个维度全面评估各类传感器的性能。建立科学的测试流程和质量控制体系，不仅可以发现产品缺陷，优化设计，更能为机器人的智能化发展提供坚实的技术支撑。随着传感器技术的不断进步，测试方法和标准也需要持续更新和完善，以适应新的技术挑战和应用需求。
专业测试服务支持
晟安检测拥有专业的传感器测试实验室和丰富的测试经验，为机器人行业提供全面的传感器专项测试服务：
- 视觉传感器测试：图像质量、低光性能、动态范围、帧率稳定性
- 深度相机测试：测距精度、分辨率、有效范围、环境适应性
- 力觉传感器测试：静态性能、动态性能、多维力测量
- 位置姿态传感器测试：编码器、IMU、GPS等各类传感器
- 接近距离传感器测试：超声波、红外、激光等传感器
- 环境传感器测试：温度、湿度、气体等环境监测传感器
- 传感器融合测试：多传感器数据融合算法验证
- 环境适应性测试：温度、湿度、振动、EMC等
- 校准标定服务：专业校准、精度验证、周期管理

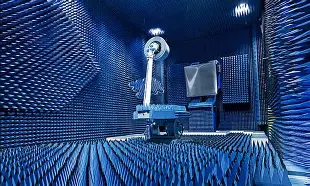

我们的测试实验室配备先进的测试设备，包括高精度标准源、环境试验箱、振动台、EMC测试系统等，能够按照国际标准（ISO、IEC）、国家标准（GB）和行业标准，为客户提供客观、准确、全面的测试报告和质量评估，助力传感器制造商和机器人集成商提升产品性能和可靠性。
